光電傳感器 OH-118-A5
光電傳感器OH-118-A5屬于反射型。光學傳感器OH-118-A5可用于OA設備、視頻設備、消費類電子產品、通信設備、測量設備和控制設備等。
特點
- 光線調節類型
- 反射型

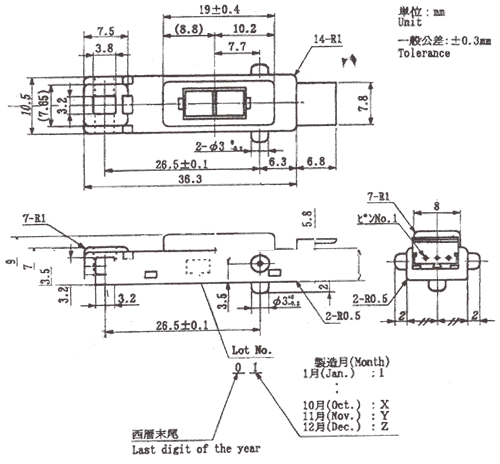

外形尺寸
 |
| 正常偏差±0.3mm |
配件工程清單
| 編號 | 描述 | 數量 | 材料 | 備注 |
|---|---|---|---|---|
| 1 | 容器 | 1 | PBT (G15%) | 可燃性：UL94V-2 或更多 |
| 2 | 容器 | 1 | PBT (G15%) | 可燃性：UL94V-2 或更多 |
| 3 | 鏡頭 | 1 | 丙烯(醛基)樹脂 | UL-94HB |
| 4 | PCB | 1 | 175768-3 | AMP（自然） |
| 5 | 連接器 | 1 | FR-4, CEM-3 | UL-94V-0 |
安裝注意事項
- 應特別注意，以避免部件變形。
- 無腐蝕性氣體，如硫化氫或鹽的水，空氣，環境空氣必須是自由的。
- 安裝傳感器，避免陽光直射和白熾燈。
- 本方具有發射和接收元件應小心處理。
- 不要清洗傳感器。 液體可能會進入的情況下，造成損壞。 如果你一定要清潔的表面面積，使用如甲醇或異丙醇清洗液的軟布衰減。
- 應解決的降解LED的輻射功率，在很長一段時間，如果傳感器被反復使用。
-
此產品是專為以下應用程序中使用：
- OA設備，視頻設備，消費類電子產品，通信設備，測量設備和控制設備。
- 當設計一個系統的安全性和可靠性，確保將故障安全和其他適當?shù)拇胧?/li>
電氣特性
| 項目 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 |
|---|---|---|---|---|---|---|
| 工作電壓 | VCC | 4.5 | - | 5.5 | V | |
| 耗費電流 | ICC |
VCC=5V, VOUT=OPEN (平均值) |
- | - | 15 | mA |
| 輸出電壓，低 | VOL | IOUT=16mA | - | 0.1 | 0.4 | V |
| 輸出電壓，高 | VOH | VCC=5V | 4.9 | - | - | V |

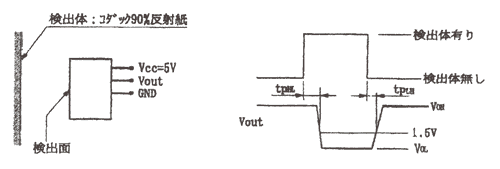

| 響應時間 | tFHL | Note 1 | - | - | 1.0 | ms |
| tFLH | - | - | 1.0 | ms | ||
| 檢測輸出 | 當檢測微弱時 | |||||
| 檢測距離 | VCC=5V 90% 反射紙 (Kodak) | 5 ±4 mm | ||||
| VCC=5V Value N5.5 顏色樣本 (不光滑) | 5 ±2 mm | |||||
| 環境亮度 | 3,000 LUX Max.白熾燈 照亮 或 50 - 60 Hz 熒光燈照亮 | |||||
1: Ta>25 °C
2: __<=100ms, __=100Hz
機械特性
| 耐振動 | 要承受10?55?10HZ，振幅1.5mm，X，Y和Z方向，各2小時和1分鐘的掃描時間。 |
|---|---|
| 耐沖擊 | 294米/ S 2（30G）或更多。 |
| 擰緊力矩 | 4公斤力·厘米（0.392 N·m最大（手動或電動驅動程序） |

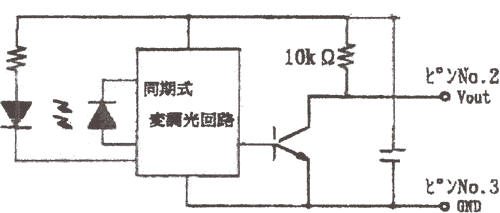

連接圖
 |
